اسپیسر مینی فیکس نگهدارنده میلگرد و حائلی از جنس پلاستیکی قوی، برای نگه داشتن شبکه های میلگرد سبک در سقف های سازه ای سبک است.
این پوشش بتنی میلگرد هایی از ۶ تا ۱۶ میلیمتر را در خود جای می‌دهد. و شاخک هایش را به دور آن قفل می‌کند. اگر در محاسبات سازه بخواهیم تحمل بار توسط این اسپیسر را بررسی کنیم؛ به تحمل بار نقطه ای ۲۵ تا ۳۵ کیلوگرم می رسیم.
همچنین در صورت تغییر ارتفاع اسپیسرها، طبعا میزان بار نقطه ای نیز تغییر خواهد کرد.
تعداد و میزان مصرف اسپیسر مینی فیکس
- سقف های سبک
با توجه به اینکه مقطع ها سبک هستند، لذا در هر متر مربع استفاده از ۴ عدد از اسپیسر مینی فیس کافیست.
ولی اگر وزن شبکه افزایش داشته باشد، بر حسب محاسبات فنی سازه ای باید از اسپیسرها با تعداد بیشتری در اجرا استفاده گردد. در صورتی‌که وزن شبکه میلگرد در حدی باشد که افزایش تعداد باعث شود هزینه کاور افزایش یابد بایستی از اسپیسر ماکس فیکس به جای آن استفاده نمود.
- تیرها و فونداسیون
استفاده از این اسپیسر در تیرها و فونداسیون به دلیل وزن بالای میلگرد ها توصیه نمی‌شود. در این مقاطع بهتر است از اسپیسرهای هارد فیکس یا حداقل ماکس فیکس استفاده شود.
مشخصات فنی اسپیسر مینی فیکس

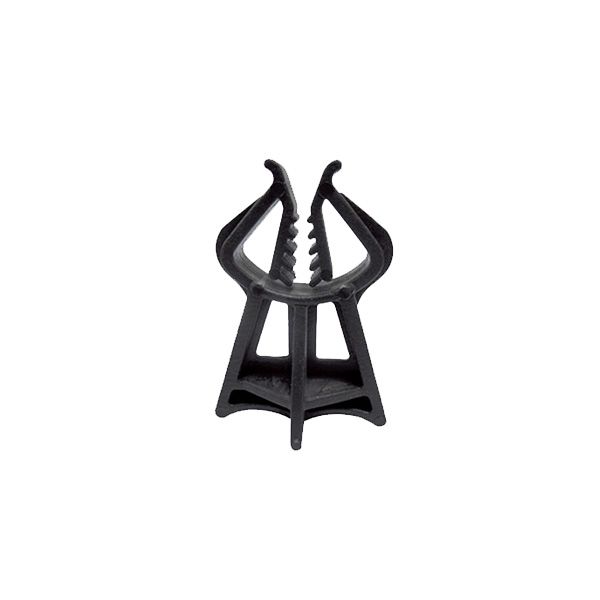

MINIFix Plastic Spacer جنس پلاستیکی قوی دارد. شکل آن به حالت ایستاده و عمود طراحی می‌شود. روی چهار پایه ای از جنس پلاستیکی تراش خورده است.
در بالای این کشیدگی دایره‌ای می‌بینیم که دهانه ای باز دارد. در مرکز این دایره دو شاخک وجود دارد. که عمل تثبیت میلگردهای نازک تر و سبک تر را برعهده دارد. به محض ورود میلگرد به داخل اسپیسر، شاخک‌ها به دور آن سریع قفل می‌شوند و امکان حرکت به آن نمی‌دهند.
نحوه ارائه محصول
اسپیسرها در ۵ اندازه از نظر ارتفاع، به بازار عرضه می‌شوند. اسپیسرهای 20، 25، 30، 40 و 50 میلی‌متری که سایز آنها نیز بر حسب همین اعداد گفته می‌شود.
سایز میلگردی که در هر یک از این اسپیکرها قرار می‌گیرد بین ۶ تا 16 میلیمتر است. هر پک این اسپیسرها ۱۰۰۰ عددی است. وزن بسته‌ها با توجه به وزن دانه‌ای هر اسپیسر،در
- اسپیسر مینی فیکس 20 ، شش و نیم کیلوگرم
- MINIFix Spacer 25، هفت کیلوگرم
- مینی فیکس 30، هفت و نیم کیلوگرم
- MINIFix Spacer 40، نه و هشت کیلوگرم
- اسپیسر مینی فیکس 50، یازده کیلوگرم
است.
منظور از فاصله یا کاور در بتن چیست؟
در سازه‌های بتنی فاصله‌ای که قسمت چفت شده میلگرد در وسط دایره و بین شاخک ها دارد، تا کف قالب تعیین می‌کند که پوشش از بتن روی میلگرد چقدر باشد.
که به این پوشش در اصطلاح فنی، مهندسی کاور بتن گفته می‌شود. کاوری از جنس بتن به دوره میلگردها.
این کاور میلگردها را در برابر اکسید شدن یا تماس با مواد خورنده محافظت می نماید. و مقدار آن بسته به نوع منطقه و محلی که سازه در آن احداث می‌شود متغیر است.
نکاتی که در هنگام کارکرد با اسپیسر مینی فیکس باید رعایت کرد
- این اسپیسر ها در سطوح افقی با وزن سازه ای سبک استفاده می‌شوند.
- اسپیسرها با توجه به جثه ی آن ها تحمل میلگردهای ۶ تا 16 میلیمتر را دارند. که این مینی فیکس تحمل بار نقطه ای ۳۵ کیلوگرم را دارد. اگر این بار نقطه ای افزایش داشته باشد، باید اسپیسر ماکس فیکس یا هارد فیکس را جایگزین آن در اجرا کرد.
- اگر در محاسبه فنی، وزن شبکه میلگرد در یک متر مربع با احتساب بارهای زنده و مرده، تراکم بیشتری دارد و از عهده اسپیسر مینی فیکس برنمی‌آید؛ دلیل منطقی برای افزایش تعداد مینی فیکس وجود ندارد. بلکه بهتر است به جای آن از جنس قوی‌تر و محکم‌تر استفاده کرد. یعنی به جای minifix از هارد فیکس و یا ماکس فیکس استفاده کرد.
- انتخاب درست اسپیسر که نوع مناسب آن و تعداد درست می باشد، زمان اجرا را کاهش می‌دهد و لذا از نظر مالی نیز پروژه را به سمت و سوی درست حرکت خواهد داد.
-
هنگام جا انداختن میلگردها باید کاملا توجه شود تا پیچش و چرخشی صورت نگیرد. چون شاخک ها ممکن است آسیب ببینند و بشکنند.
- اگر از اسپیسر در فصول گرم سال یا مکان هایی که دمای محیط در آن خیلی بالاست، استفاده می کنید، بهتر است آستانه تحمل رو کمی پایین تر از 25 کیلوگرم در نظر بگیرید. زیرا به خاطر استفاده از پلاستیک در ساخت اسپیسر، دمای زیاد محیط باعث می شود تا نیروی کمتری را بتواند تحمل کند.
- با اینکه این اسپیسر برای استفاده از میلگرد 6 تا 16 میلی متر طراحی شده است، اما بهتر است حداکثر تا میلگرد 12 میلی متری استفاده شود. و در صورت استفاده از سایز بزرگتر از اسپیسر ماکس فیکس استفاده شود. دلیل آن این است که هنگام جاگذاری میلگرد 16 به عنوان آخرین سایز ممکن است شاخک ها بشکنند و اسپیسر کارایی خود را از دست بدهد.
